Jak vytvořit přesné šablony pro vrtání pomocí technologií?

Abyste při vrtání docílili požadovaného výsledku, je třeba si dát pozor na správné umístění otvorů, kvalitu povrchu, a hlavně na přesnost vrtání. S tím vám pomůžou šablony, které zajistí, že vaše práce bude přesná.

Přesné šablony pro vrtání se tvoří pomocí moderních technologií jako jsou NC frézování, laserové řezání, elektronické měřicí přístroje nebo 3D tiskem, pokud vlastníte 3D tiskárnu, zvládnete si šablonu vytisknout i v pohodlí domova. Každá technologie má však své specifické vlastnosti, a proto je důležité, upřesnit si cíl vrtání.

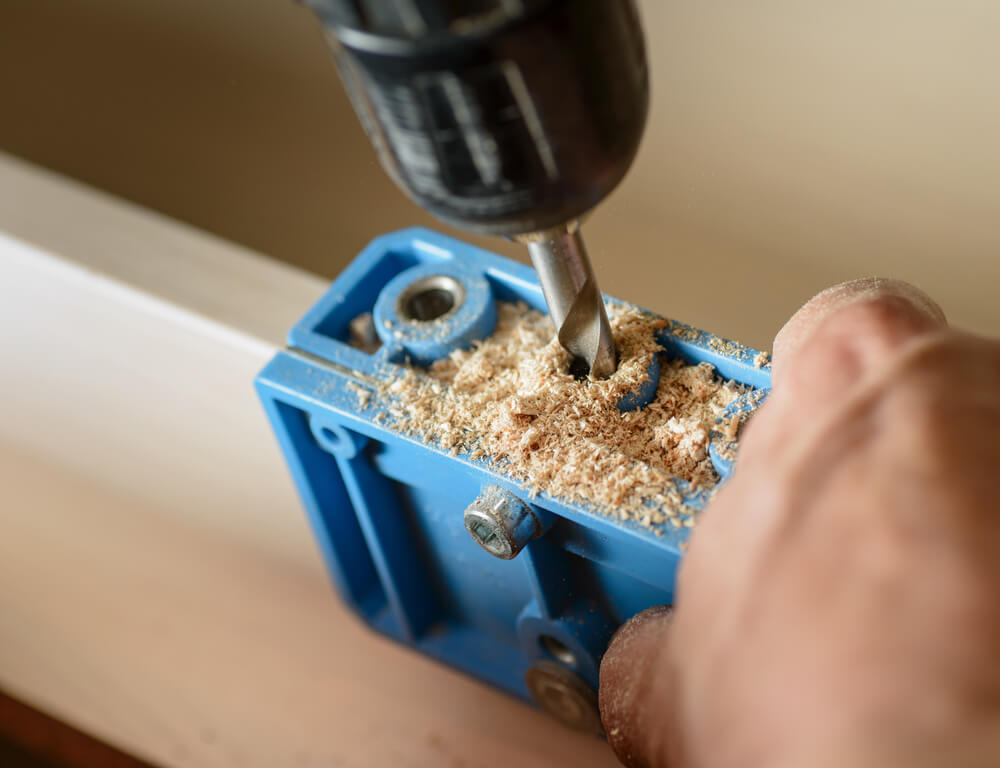

šablona pro vrtání

Jak vytvořit samotnou šablonu?

Chcete-li být při výrobě šablony úspěšní, je důležité si připravit vše potřebné pro její výrobu.

  • Návrh šablony – připravte si přesný návrh pro budoucí výrobu šablony v CAD softwaru.
  • Stanovení rozměrů a rozestupů otvorů – určete si požadované rozměry, přijatelné odchylky, hloubku a tvar vrtu.
  • Určení vhodného materiálu – výběr materiálu závisí na požadované pevnosti, odolnosti proti opotřebení, teplotní stabilitě a přesnosti zpracování. Často se používá ocel, hliník nebo plastové materiály (PVC, polykarbonát).
  • Výběr moderní technologie – každá technologie má odlišné vlastnosti, proto je potřeba zvážit, jaká je pro vaše účely vhodná.

Použití CNC frézování pro vytvoření šablony

CNC frézování je jedním z rozšířených způsobů jak vytvořit precizní šablonu. CNC frézka se řídí počítačem a dokáže s vysokou přesností vytvořit otvory v předem definovaných rozměrech.

Mezi CNC stroje patří například vertikální frézka vhodná pro otvory ve vertikálním směru. Ta zajistí přesnost, stabilitu a možnost vrtat do různých materiálů. Dále horizontální frézka, ta vám umožní vrtání ve vodorovném směru a má více osové funkce, to znamená, že můžete vrtat v různých úhlech.

K vytváření šablon CNC frézováním se často používá hliník, ocel nebo plast. Záleží však na požadovaných vlastnostech šablony. Například hliník se využívá, pokud je důležitá nízká hmotnost a odolnost šablony.

Jak si vytvoříte šablonu doma?

Pokud nemáte možnost využít moderní technologie, můžete si ji vytvořit sami doma. Využijte ruční nástroje, jako je vrtačka, pilka nebo sada nástrojů pro frézování. Šablona sice nebude tak přesná, ale při troše snahy se určitě dostanete k požadovanému výsledku. Jako materiál můžete použít tenký dřevěný materiál (překližka, dřevěná deska).

Tip: Při tvoření šablony použijte sponky nebo šrouby k upevnění šablony, čímž zajistíte lepší stabilitu.



Ať už si vyberete jakýkoliv způsob výroby šablony, je nejdřív potřeba zvážit, pro jaké účely ji potřebujete, protože jednotlivé technologie jsou specifické. Vzhledem k rostoucímu zájmu o 3D tisk je pravděpodobné, že pro vás bude tato technologie nejdostupnější.
